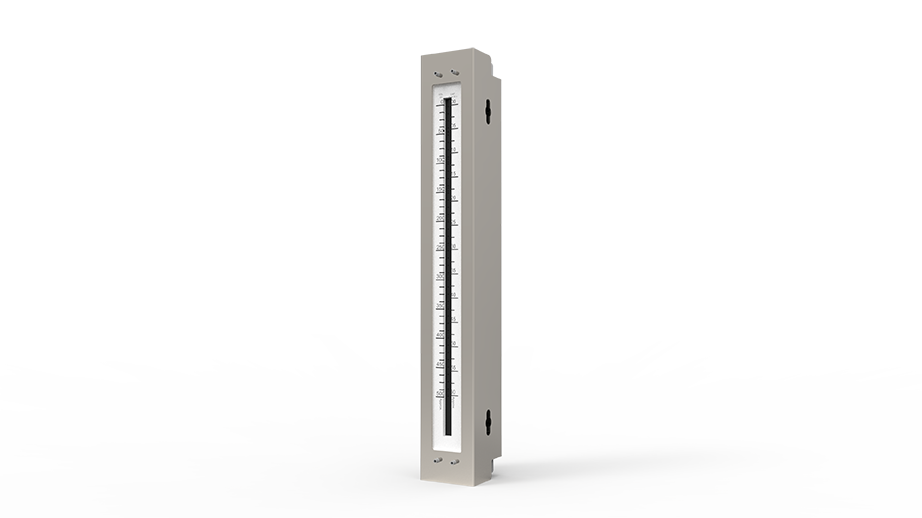

سیلندر کالیبراسیون

این تجهیز به منظور صحت سنجی میزان تزریق ماده شیمیایی در خط مکش پمپ تزریق قرار می گیرد. به منظور بالا بردن طول عمر دستگاه از یک پوشش محافظ با مقاومت بالا در برابر رطوبت و مواد شیمیایی برای سیلندر شیشه ای استفاده شده است. سیلندر طراحی شده توسط گروه صنعتی هیدروپارس علاوه بر نمایش میزان حجم سیال تزریق شده امکان نمایش دبی پمپ تزریق را برای اپراتور میسر می نماید که این امر خود سبب کاهش خطای اپراتوری و سهولت در استفاده از تجهیز می گردد. سیلندر کالیبراسیون گروه صنعتی هیدرو پارس به دلیل عمال شرایط کنترل کیفی قوی در مرحله تامین تجهیزات و ساخت دارای خطای اندازه گیری ±1% ظرفیت کل می باشد.



نحوه عملکرد:

 .پس از نصب سیلندر کالیبراسیون در خط مکش پمپ، شیر مخزن ذخیره را باز نموده تا سیلندر کالیبراسیون از سیال فرآیندی پر گردد، سپس شیر مخزن را بسته و پمپ را روشن می کنیم با بررسی تناسب حجم تخلیه شده به زمان، دبی پمپ را به دست می آوریم

مزایا :

دقت اندازه گیری بالا

خطای اندازه گیری پایین

مقاوم در برابر انواع سیالات فرآیندی

طول عمر بالا

نصب آسان

سهولت در استفاده

استانداردهای ساخت:

ASME B1.13 M

ASME B1.20.1

ASME B16.11

ASME B16.5

ASME B31.3

ASME B36.10

ASME B36.19

API 5CT

DIN 4762

DIN 2448

ISO 36.01

NACE MR0175

متریال:

  • S.316/S.S.16L
  • S.304/S.S.304L
  • PVDF
  • U-PVC
  • C-PVC
  • PP
  • HDPE



موارد انتخابی:

  • واحد اندازه گیری بر اساس SI یا US
  • انواع اتصال از قبیل Socket weld,butt weld ، ساکت چسبی، رزوه، فلنج
  • انتخاب متریال ساخت به غیر از موارد ذکر شده
  • طراحی و ساخت برای شرایط عملکردی خاص
  • طراحی و ساخت برای سیالاتی همچون آمونیاک
